Описание

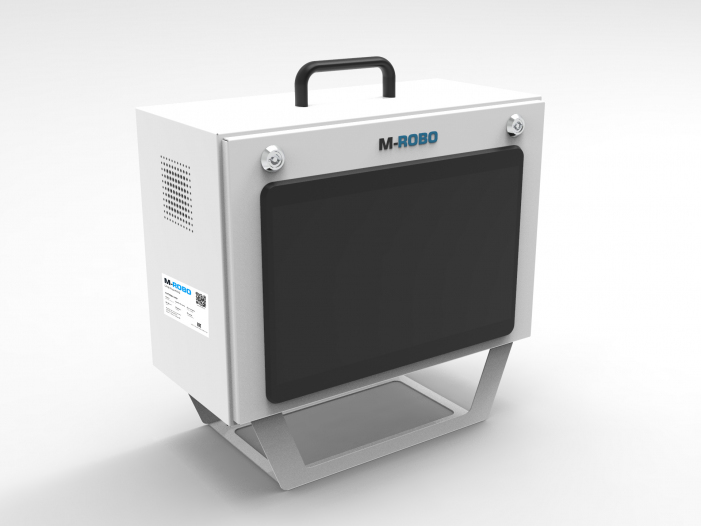

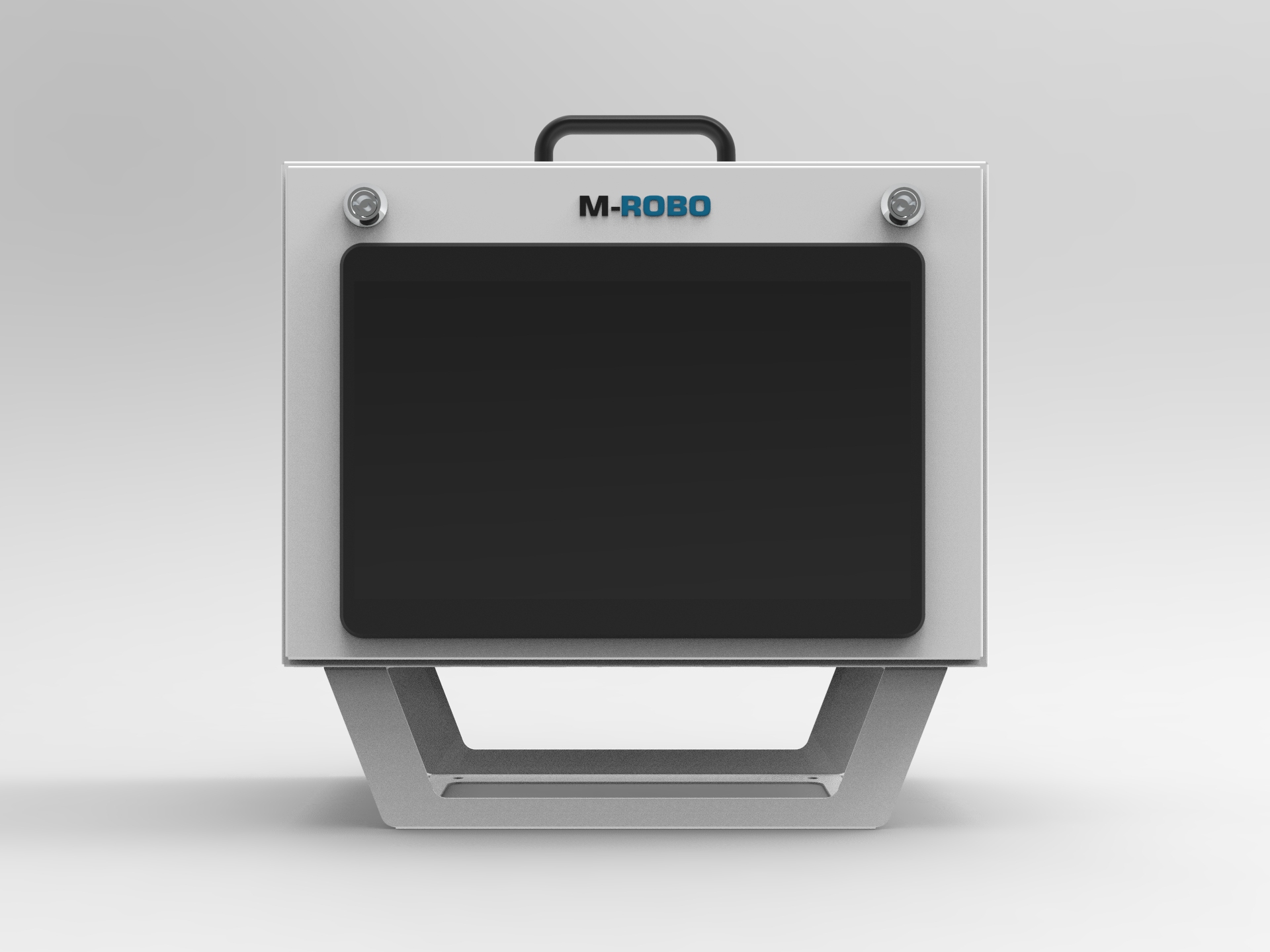

Системы управления электроприводами M-ROBO CNC предназначены для управления линейными и цилиндрическими электроприводами на базе сервомоторов до 6 осей, имеют возможность подключения до 16 датчиков и 16 исполнительных устройств. Комплектуются программируемым логическим контроллером, портами для подключения датчиков и исполнительных устройств, серводрайверами, периферийными устройствами.
Система ЧПУ M-ROBO CNC 2Х
Технические характеристики
Количество одновременно управляемых осей – 2;
Мощность серводрайвера оси Х – 400 Вт (возможные варианты 200/750 Вт);
Мощность серводрайвера оси Y – 400 Вт (возможные варианты 200/750 Вт);
Количество дискретных входов 12/24 В – 16;
Количество дискретных выходов 5-30 В – 16;
Количество аналоговых входов 0-5 В – 2;
Количество силовых релейных выходов – 3;
Интерфейс связи – Ehternet, RS485, CAN;
Напряжение питания – 220 В, 50 Гц;
Потребляемая мощность – 2,0 кВт;
Габаритные размеры ДШВ – 453х223х480 мм;
Масса – 16 кг.
Комплект поставки
1. Система ЧПУ M-ROBO CNC 2X;
2. Комплект соединительных кабелей;
3. Руководство и паспорт по эксплуатации.
Система ЧПУ M-ROBO CNC 3Х
Технические характеристики
Количество одновременно управляемых осей – 3;
Мощность серводрайвера оси Х – 400 Вт (возможные варианты 200/750 Вт);
Мощность серводрайвера оси Y – 400 Вт (возможные варианты 200/750 Вт);
Мощность серводрайвера оси Z – 400 Вт (возможные варианты 200/750 Вт);
Количество дискретных входов 12/24 В – 16;
Количество дискретных выходов 5-30 В – 16;
Количество аналоговых входов 0-5 В – 2;
Количество силовых релейных выходов – 3;
Интерфейс связи – Ehternet, RS485, CAN;
Напряжение питания – 220 В, 50 Гц;
Потребляемая мощность – 2,0 кВт;
Габаритные размеры ДШВ – 453х223х480 мм;
Масса – 18 кг.
Комплект поставки
1. Система ЧПУ M-ROBO CNC 3X;
2. Комплект соединительных кабелей;
3. Руководство и паспорт по эксплуатации.
Система ЧПУ M-ROBO CNC 4Х
Технические характеристики
Количество одновременно управляемых осей – 4;
Мощность серводрайвера оси Х – 400 Вт (возможные варианты 200/750 Вт);
Мощность серводрайвера оси Y – 400 Вт (возможные варианты 200/750 Вт);
Мощность серводрайвера оси Z – 400 Вт (возможные варианты 200/750 Вт);
Мощность серводрайвера оси A – 400 Вт (возможные варианты 200/750 Вт);
Количество дискретных входов 12/24 В – 16;
Количество дискретных выходов 5-30 В – 16;
Количество аналоговых входов 0-5 В – 2;
Количество силовых релейных выходов – 3;
Интерфейс связи – Ehternet, RS485, CAN;
Напряжение питания – 220 В, 50 Гц;
Потребляемая мощность – 2,0 кВт;
Габаритные размеры ДШВ – 453х223х480 мм;
Масса – 21 кг.
Комплект поставки
1. Система ЧПУ M-ROBO CNC 4X;
2. Комплект соединительных кабелей;
3. Руководство и паспорт по эксплуатации.
