Описание

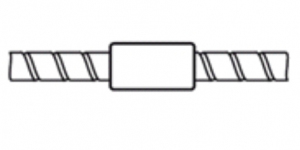

Тип передачи

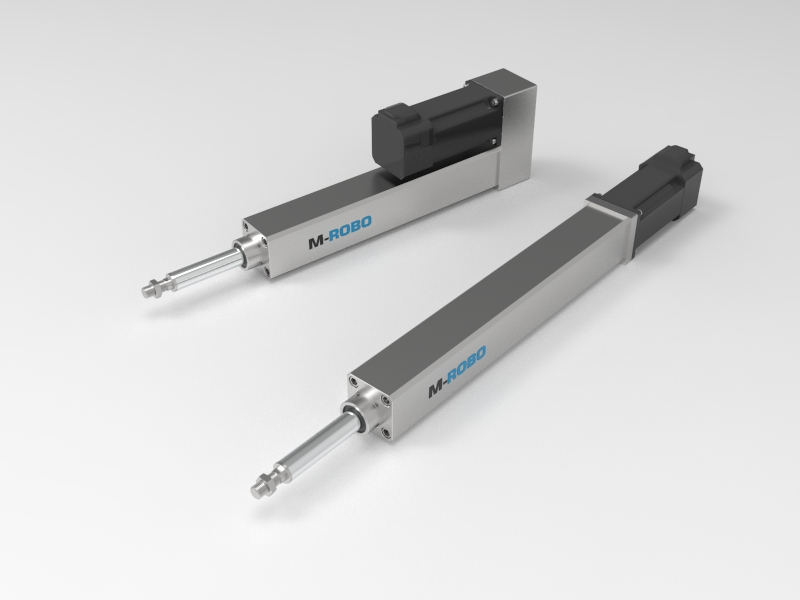

Цилиндрические электроприводы M-ROBO компактных размеров серии СED с шарико-винтовой передачей имеют высокие эксплуатационные характеристики, такие как высокая жесткость, скорость, точность и повторяемость. Их можно легко комбинировать и выстраивать в многоосевые декартовы системы линейного перемещения с числовым программным управлением.
В комплектации с шарико-винтовй передачей обеспечены высокие моменты и грузоподъемность с высокой точностью и повторяемостью позиционирования. Самонесущий алюминиевый корпус изготовлен из цельной заготовки, имеет большую площадь сечения.
Условия эксплуатации:
Температура окружающей среды - 0...60 градусов С;
Класс защиты - IP65;
Срок сулжбы - 7 лет;
Количество рабочих циклов - 5 млн.;
Периодичность технического обслуживания - 500 тыс. циклов.
Маркировка
CED - 40 - 1610 - 200
(1) (2) (3) (4)
(1) Серия
CED - Цилиндрический электропривод
(2) Размер
32, 40, 50, 63, 80, 100
(3) Тип ШВП
CED 32: 12х5, 12х10
CED 40: 16х5, 16х10, 16х16
CED 50: 20х5, 20х10, 20х20, 20х50
CED 63: 25х5, 25х10, 25х25
CED 80: 32х5, 32х10, 32х20, 32х32
CED 100: 40х5, 40х10, 40х20, 40х40
(4) Рабочий ход (мм)
50...1200 (кратно 50 мм)
Цилиндрические электроприводы СED-40
Графики нагрузок
Размеры
Технические характеристики
Рабочий ход от 200 мм до 1800 мм (кратно 100 мм);
Максимальная скорость перемещения - 150 мм/сек;
Тип корпуса - плита Д16;
Тип передачи - ЩВП;
Тип привода - серводвигатель переменного тока;
Точность позиционирования - 0,05 мм на 300 мм хода;
Повторяемость позиционирования - 0,12 мм на 300 мм;
Дискретность задания перемещения (минимальное перемещение, которое может быть задано в управляющей программе) - 0,001 мм.
Комплект поставки
1. Цилиндрический электропривод M-ROBO СED;
2. Сервомотор в комплекте с серводрайвером;
3. Комплект датчиков;
4. Комплект соединительных проводов;
5. Руководство и паспорт по эксплуатации.
